Visão geral do produto
O núcleo do transformador de potência de 500 kVA é feito de chapas de aço silício de grão orientado a frio, de alta qualidade e alta permeabilidade. Os produtos de eficiência energética S13 e superiores geralmente adotam uma estrutura de núcleo tridimensional enrolada-o núcleo é composto por três estruturas retangulares idênticas dispostas em um triângulo equilátero. A principal vantagem desta estrutura é que os comprimentos do circuito magnético trifásico são completamente iguais e os mais curtos, sem entreferros no circuito magnético, reduzindo significativamente a perda de carga, a corrente de carga e o ruído operacional. Após o corte longitudinal e transversal, o núcleo é empilhado usando um processo de laminação passo a passo em vários estágios com juntas totalmente oblíquas de 45 graus, tornando a mudança de densidade do fluxo magnético nas juntas da chapa de aço silício mais gradual, reduzindo efetivamente perdas adicionais. O processo de produção do núcleo enrolado utiliza um processo de enrolamento contínuo com bordas abertas, utilizando totalmente a orientação das chapas de aço silício, resultando em um núcleo sem costura e uma redução significativa na relutância magnética.

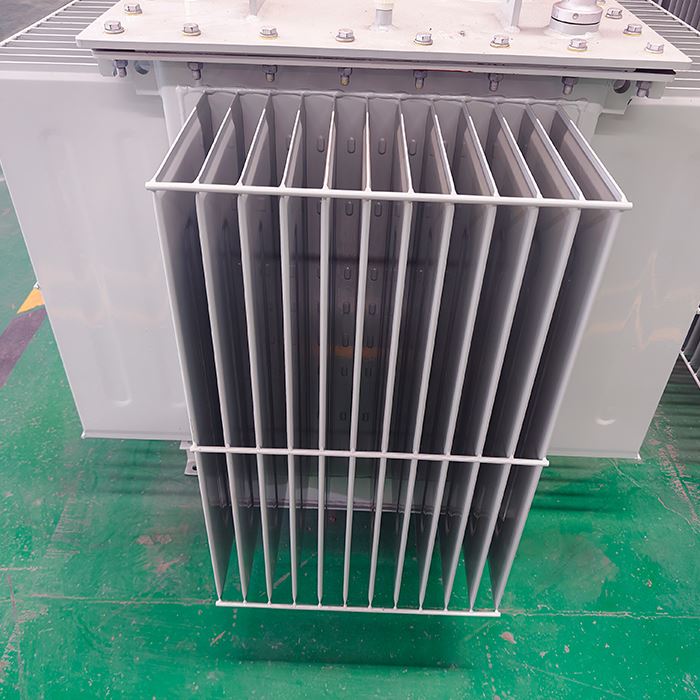

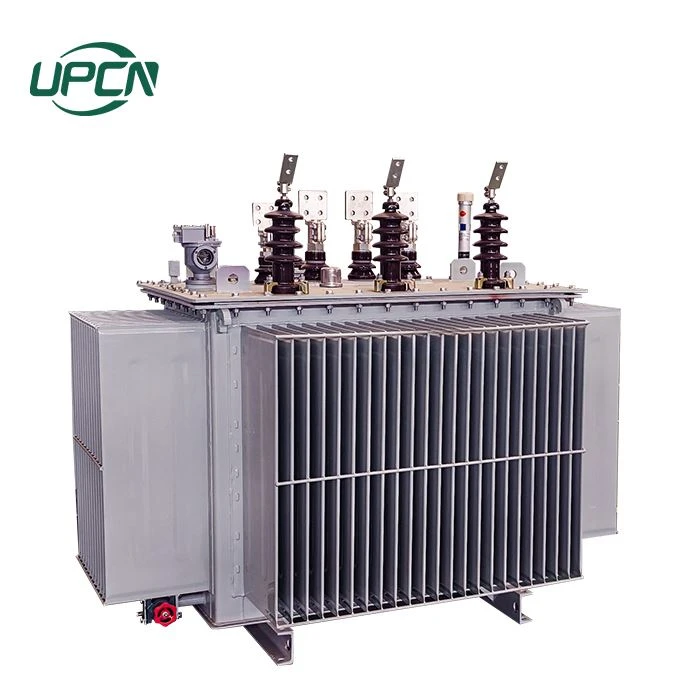

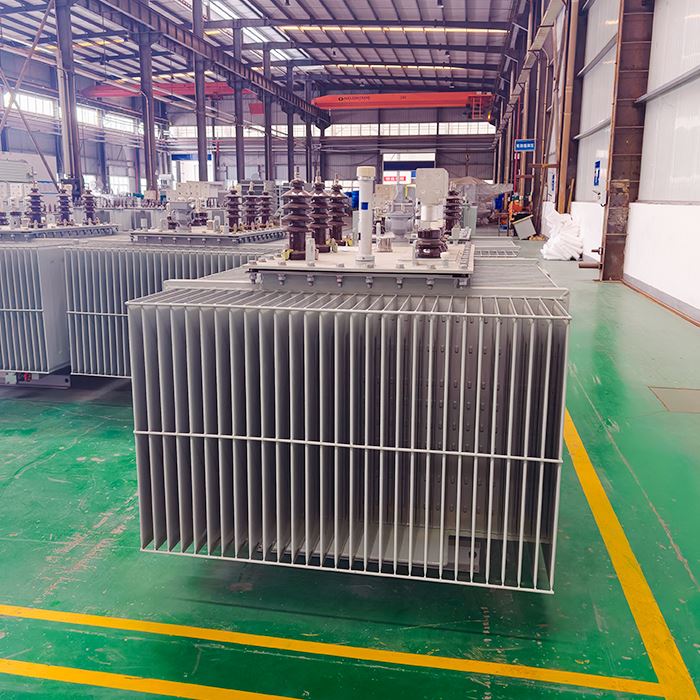

O transformador de potência de 500 kVA possui uma estrutura de tanque corrugado totalmente vedada, isolando completamente o óleo do transformador do ar e eliminando a necessidade de trocas periódicas de óleo ou remoção do núcleo para manutenção. Praticamente não requer manutenção durante sua vida útil projetada (mais de 20 anos), reduzindo custos de mão de obra e materiais e evitando interrupções de produção devido a cortes de energia planejados para manutenção. O tanque integral, composto por radiadores com aletas corrugadas, passa por pré-tratamento de fosfatização e revestimento antiferrugem multicamadas, proporcionando excelente resistência à corrosão e durabilidade.
Especificações Técnicas
|
Parâmetros |
Especificações Técnicas |
|
Modelo |
Transformador de potência |
|
Capacidade nominal |
500kVA (personalizável mediante solicitação) |
|
Tensão de entrada (alta tensão) |
6,6kV,10kV,11kV,20kV,35kV(Personalização disponível mediante solicitação) |
|
Tensão de saída (baixa tensão) |
0,38kV,0,4kV (Personalização disponível mediante solicitação) |
|
Faixa de regulação de tensão |
±5%,±2×2,5%(Personalização disponível mediante solicitação) |
|
Número de fases |
Trifásico (monofásico também pode ser especificado) |
|
Freqüência |
50Hz/60Hz |
|
Grupo de links |
Dyn11,Yyn0,Yd11,Dyn5(Personalização disponível mediante solicitação) |
|
Material de enrolamento |
Cobre / Alumínio |
|
Sem perda de carga |
Atende aos padrões nacionais/IEC Nível 1/Eficiência energética Nível 2 |
|
Perda de carga |
Atende aos padrões nacionais/IEC Nível 1/Eficiência energética Nível 2 |
|
Sem corrente de carga |
Valores de projeto padrão, otimização de baixas perdas |
|
Limite de aumento de temperatura |
Menor ou igual a 60K (camada superior de óleo) |
|
Impedância de curto-circuito |
Personalização disponível mediante solicitação |
|
Método de resfriamento |
ONAN (imersão em óleo e auto-resfriamento) |
|
Classe de isolamento |
Grau A |
|
Descarga parcial |
Menor ou igual a 20pC (requisito padrão) |
|
Padrões de Implementação |
IEC,GB,JIS,ANSI,IEEE,UL |
Recursos do produto
|
Característica |
Vantagens da tecnologia do produto |
|
Excelentes propriedades de isolamento |
É utilizado óleo de transformador de alta qualidade, que possui alta resistência de isolamento e boa dissipação de calor, garantindo uma operação segura a longo prazo. |
|
Forte resistência a curto-circuito |
O enrolamento é apoiado com segurança, a bobina possui alta resistência mecânica, pode suportar impactos de curto-circuito e não apresenta risco de deformação ou deslocamento. |
|
Totalmente selado e à prova de vazamentos |
O tanque de óleo corrugado ou a estrutura totalmente vedada evita vazamentos de óleo e água, resultando em um longo período livre de manutenção. |
|
Baixa perda e baixo ruído |
Chapas de aço silício de grão orientado a frio de alta qualidade têm baixa perda e baixo ruído, atendendo aos requisitos de eficiência energética e proteção ambiental. |
Por que escolher o poder sindical
• Conjunto Completo de Acessórios: Fornecemos acessórios como indicadores de falhas e terminais de cabos.
• Serviço de instalação profissional: Equipado com eletricistas de alta tensão certificados e engenheiros seniores, oferecendo suporte à instalação profissional no local e orientação de instalação remota on-line.
• Comissionamento e Testes: Possui equipamentos avançados e completos de testes elétricos, realizados por operadores profissionais para garantir fornecimento de energia seguro.
• Suporte Pós-Venda: suporte técnico online 24 horas por dia, 7 dias por semana; o serviço pós-venda no local promete chegada em até 5 dias (para substituição de componentes especiais prevalecerá o horário de chegada do componente).
• Capacidade de personalização: Fornece soluções profissionais personalizadas e completas com base em necessidades específicas e cenários de aplicação.
• Garantia de entrega: Múltiplas bases de produção e rigoroso controle de qualidade garantem entrega rápida e evitam efetivamente riscos de interrupção da cadeia de fornecimento.
Informações e certificados do produto
Documentação incluída:
• FISPQ
• Relatório de teste de fábrica
• Certificado de Conformidade
• Certificado do produto
• Manual de instalação e operação
